* 캐드 출력물 DWG변환, 도면내의 특정내용 숨기기

  사용하고 계신 캐드프로그램이 구버전이라 캐드에서 파일이 열리지 않을 경우

  도면내의 소재지,용도지역,색상,문서틀… 특정내용 제거해서 저장 할 경우사용

- 알씨 캐드뷰어 설치하기

   아래 링크를 클릭해서 페이지가 열리면 알씨(AlSee)를 선택해서 설치

알툴스 홈페이지

  알씨가 설치되면 알씨,알씨 꾸미기, 알씨 동영상 만들기, 알씨 캐드 뷰어 4가지가  설치 됨

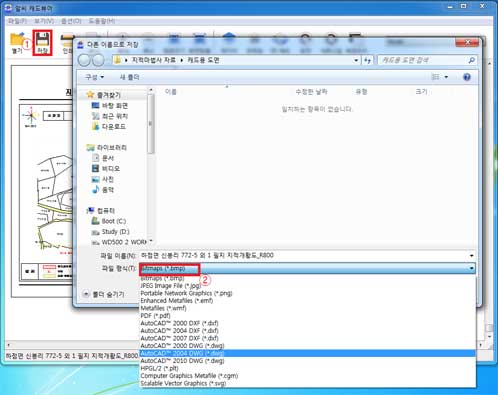

- 알씨 캐드뷰어로 파일형식,캐드 버전 바꿔서 저장하기
  알씨캐드 뷰어에서 지적마법사에서 저장한 dxf 을 엽니다.

  1. 상단의 저장을 클릭합니다.

  2. 파일 형식을 클릭후 원하는 AutoCad 버전을 선택해서 저장 합니다.

    구버전  AutoCad 2000 DXF 나 AutoCad 2000 DWG 는 색상제한이 있어서 (트루칼라 미지원)

     모든색상이 제대로 표시 되지 않을수 있습니다

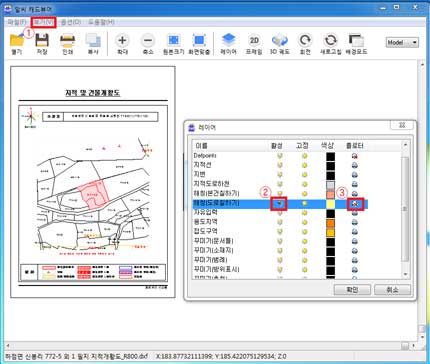

- 레이어를 이용해서 문서틀,소재지,칠하기… 등을 제거해서 저장 하기

   . 도로 칠하기 레이어의  활성과 플로터를 꺼서 도로 색상을없앤 예

  1. 상단 메뉴 보기 → 레이어 를 클릭 합니다.

  2. 활성을 끄면 화면상에 보이지 않게 됩니다.

  3. 플로터를 끄면 저장할때 해당 레이어는 제거 됩니다.

      레이어 제거는 활성과 플로터를 둘다 끄면 됩니다.

   - 이 방법으로 지적개황도의 원하는 부분을 제거 한뒤 저장 할수 있습니다.
